測量方法及原理: 非接觸式激光厚度測量
采用３組（３點，左，中，右）激光位移傳感器進行厚度測量，實際采用幾組激光位移傳感器可以由客戶根據實際情況而定。CALIX 激光測厚儀是采用激光三角法原理，激光傳位移感器發出一束激光到被測物表面形成一個漫反射的過程，反射回來的激光聚焦在傳感器的CCD（光電耦合裝置）上，不同的被測物位置在CCD上形成不同位置的電信號，從而可以測出傳感器到被測物表面的距離，上下一對同步傳感器的組合通過電子信號處理器（DSP）可以計算出被測物的厚度。

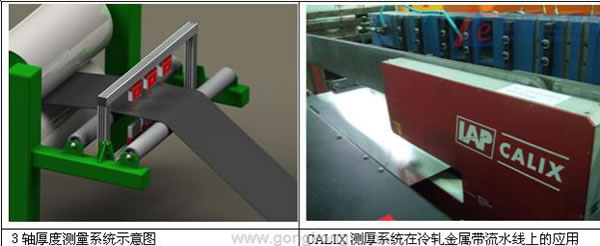

傳感器的安裝／封裝／校驗
CALIX 系統采用３組高精度位移傳感器安裝在特殊的陶瓷型材上，采用一次成型的金屬材料進行封裝，在使用過程無需進行校驗，避免了因外界溫度引起的支架變形從而導致最終測量結果的偏差。
冷卻和保護
為了使整個系統更加精準，建議采用冷卻系統以保證溫度的恒定。（冷氣源由客戶自行提供）
考慮到被測物在運行過程中的上下振動，建議在測厚系統前后各加裝一個從動滾輪，以保證被測物的運行平順。
數據處理

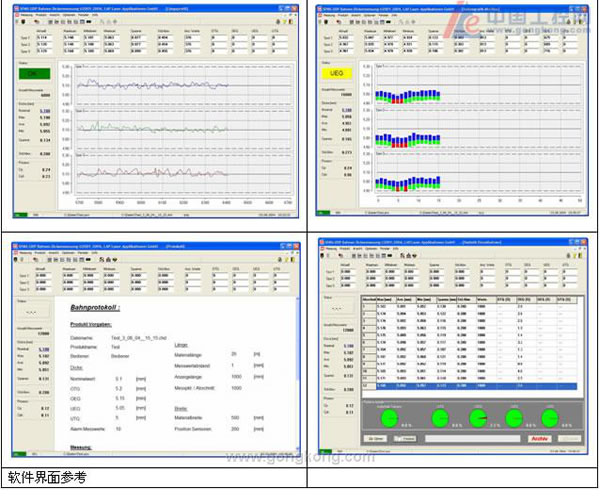

該系統可以作為一個獨立的測量設備使用，所有的軟件設定都可以修改。數據通過RS485網絡由傳感器傳輸?shù)接?jì)算機，測量的數據由實時控制器進行濾波和計算后打包通過TCP/IP協議的以太網傳輸。軟件界面是有實時數據顯示，圖表顯示，狀態分析及相關的維護信息。強大的數據庫系統可以保存所有的測量數據和相關信息，以便品質的監測和控制。
在線系統的優勢
面片的厚度直接影響到面條的口感和面粉的浪費量，因此壓延后的面片厚度測量非常重要，在線系統為實時測量提供了監測任何時段厚度數據可能，所有的數據可以存檔和查詢，便于統計。LAP的在線非接觸式（激光）厚度測量系統有以下的優點：
l 100％的質量控制
l 適合任何速度的成產線
l 測量沒有人為因素的影響
l 通過減少材料的浪費降低生產成本
l 提高產品質量
系統表現數據
表現數據由以下幾個方面的因素可能會導致不同的結果：
－ 表面粗糙度
－ 測量儀與 被測物運動方向需垂直，速度最大為65米／分鐘
－ 表面沒有水珠或劃痕
在以上條件下，LAP的系統可以達到以下的表現數據：
厚度測量
厚度范圍： 0.100毫米以上
分辨率： 0.0001毫米
精度： +/-0.0050毫米（在每秒100次的測量頻率下）
分辨率： +/-0.0050毫米
接口模塊： RS232, ASCII, Ethernet UDP, Profibus DP |
