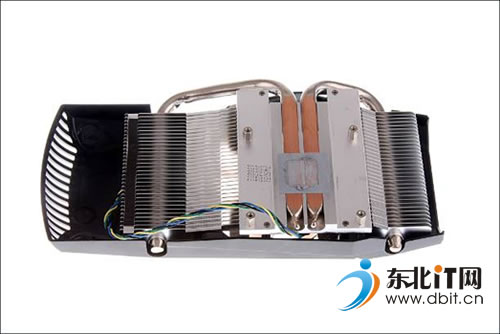

Direct CU 散熱器背面示意圖
Direct CU散熱器通過命名上可以看出其采用了銅作為導熱材質，眾所周知，按導熱性能從高到低排列，分別是銀，銅，鋁，鋼。不過如果用銀來作散熱片會太昂貴，故最好的方案為采用銅質。Direct Cu散熱器還通過熱導管將熱量傳導到散熱鰭片上，熱管屬于一種傳熱元件，它充分利用了熱傳導原理與致冷介質的快速熱傳遞性質，通過在全封閉真空管內的液體的蒸發與凝結來傳遞熱量，具有極高的導熱性、良好的等溫性、冷熱兩側的傳熱面積可任意改變、可遠距離傳熱、可控制溫度等一系列優點。采用熱管設計的DirectCU散熱器具有傳熱效率高、結構緊湊、流體阻損小等優點。

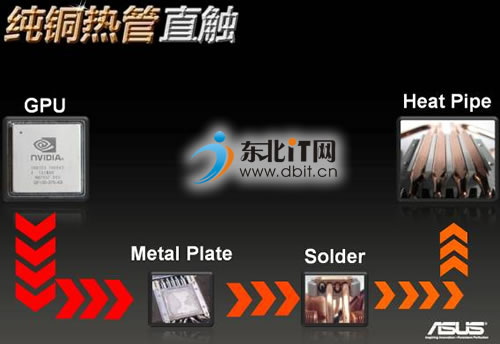

傳統熱導模式

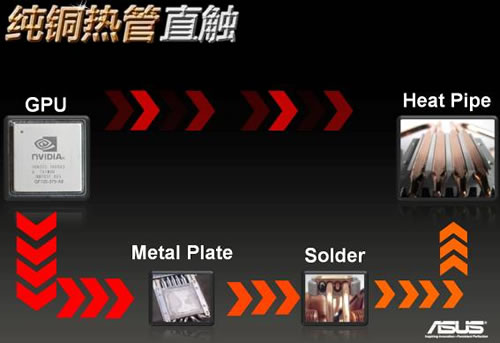

Direct CU熱導模式
Direct CU散熱器最大的亮點就是純銅熱管直接與GPU接觸進行導熱，這與傳統的散熱設計有很大的區別。以往的散熱器并不是熱管直觸GPU核心，而是通過一個銅質底座與GPU接觸，銅雖然具備不錯的導熱性能，但同時也會儲熱，大量的熱量堆積在銅底座上，再通過焊接在銅底座的熱導管時并不是100%的熱量都會被傳遞，雖然采用了銅作為散熱導熱介質，但是效果大打折扣。采用了Direct CU設計，熱管直接與GPU接觸，減少了以上的幾個步驟，核心熱量直接傳遞到熱導管上，再由熱導管傳遞到鰭片上，充分將核心熱量排出。 本新聞共 6頁,當前在第 5頁 1 2 3 4 5 6 |
